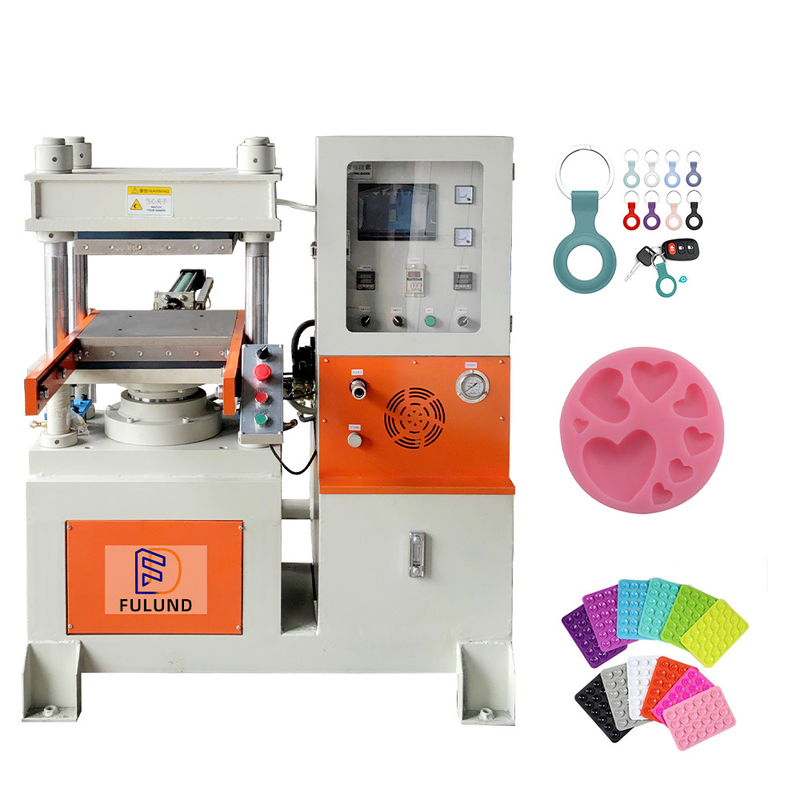

CE đã thông qua Nhà máy FuLund Giá lốp xe Máy ép lưu hóa tấm Eva
Nguyên lý làm việc của máy lưu hóa phẳng Khi động cơ chạy, dầu đi vào bơm dầu từ bầu lọc dầu của thùng chứa dầu, đi vào van điều khiển qua đường ống xả của bơm dầu.Lúc này, nếu van điều khiển bằng tay ở vị trí đóng, dầu sẽ đi vào van điều khiển và đường ống dẫn dầu.Xylanh dầu dẫn động pít tông và bệ tiêu bản dưới nâng lên.Như đã nói ở trên, khi áp suất đạt đến giá trị giới hạn trên, tiếp điểm áp kế tiếp điểm điện điều khiển dừng hoạt động của động cơ bơm dầu, và van một chiều sẽ tự động đóng lại, để áp suất trong xilanh dầu được được duy trì.(Giới hạn trên của áp kế được điều chỉnh theo áp suất làm việc yêu cầu, nhưng không được vượt quá 16. 0Mpa).Áp suất được duy trì để điều chỉnh đến áp suất làm việc thấp mong muốn.Các tiếp điểm đồng hồ đo áp suất tiếp điểm điện điều khiển hoạt động của bơm dầu.Áp suất dầu tăng trở lại.cho đến khi hết thời gian gia nhiệt lưu hóa.Động cơ dừng.Mở khuôn và lấy phôi.Khuôn được cố định giữa bệ trên và bệ dưới.Nói chung, nó được làm nóng bằng một ống sưởi điện điều khiển nhiệt độ tự động.Sau khi cao su được làm nóng trong một vài phút.Đó là, các đặc tính và hình dạng được cố định bằng cách lưu hóa.Máy lưu hóa có chức năng tương tự như hấp bánh.!Nếu mở van tay, bệ nâng và pít tông sẽ có tác dụng tự trọng lượng, dầu trong xilanh sẽ được ép ngược về két chứa dầu thông qua van tay và đường ống dẫn dầu của xilanh, tấm nóng mẫu thấp hơn sẽ hạ xuống, và áp kế tiếp xúc điện sẽ được điều khiển.trên van điều khiển và giao tiếp với xi lanh thủy lực.

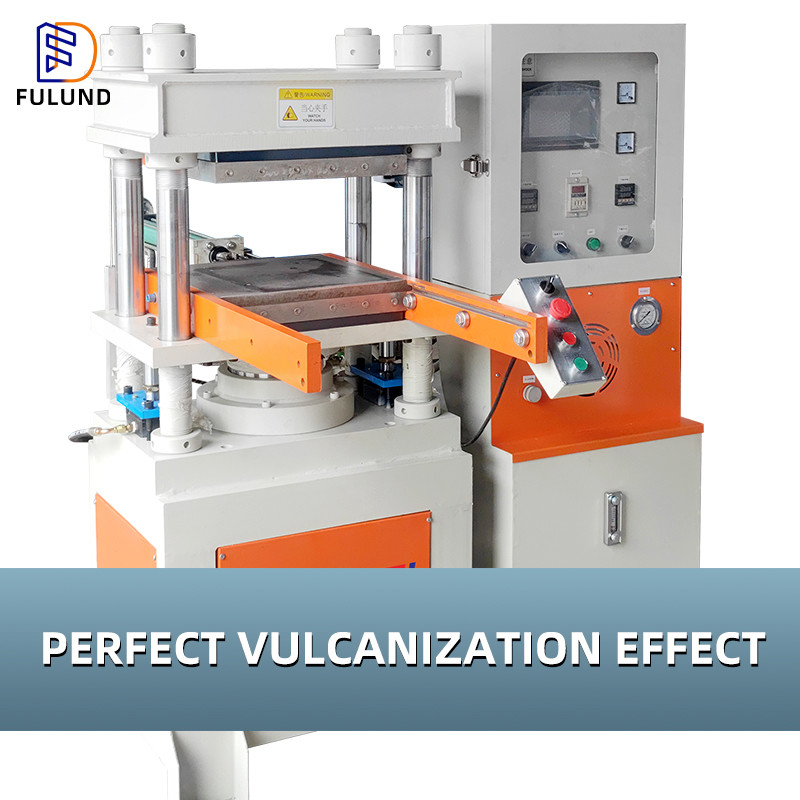

Giới thiệu về cấu tạo của thiết bị lưu hóa:
1. Ổn định cấu trúc: cấu trúc bốn cột đặc biệt được sử dụng, ghế trên được gia cố bằng thép cacbon trung bình, và cột thẳng đứng được làm dày và cứng để đảm bảo độ ổn định và độ chính xác của cấu trúc.
2. Hệ thống: Hiệu chỉnh cân bằng áp suất mặt phẳng cao được thông qua và áp suất (18mpa) tăng cường thiết bị cân bằng đai ốc, có thể tăng độ song song của các tấm gia nhiệt trên và dưới lên 0,05mm.
3. Hệ thống kiểm soát nhiệt độ: Có thể điều chỉnh từ nhiệt độ phòng đến 350 ° C, sử dụng điều khiển nhiệt độ thông minh để kiểm soát phạm vi dao động nhiệt độ trong khoảng ± 2 ° C.
4. Hệ điều hành: PLC kết hợp với màn hình cảm ứng, dù là gỡ lỗi hay sản xuất, đều có thể được điều khiển trực tiếp và đơn giản.
5. Hệ thống vận hành: Mạch dầu được thiết kế tối ưu và các phụ kiện mạch dầu chất lượng cao đảm bảo sự vận hành trơn tru của toàn bộ hệ thống mạch dầu từ nguyên lý và phụ kiện.
6. Hệ thống tiết kiệm năng lượng: Tấm gia nhiệt áp dụng công nghệ xử lý lỗ sâu, được ghép khít với ống gia nhiệt giúp giảm thất thoát nhiệt trong quá trình truyền nhiệt.
7. Hệ thống thông minh có thể tự động đẩy khuôn ra, do đó giảm thời gian lao động của nhân viên, tăng hiệu quả, sản lượng cao và tiết kiệm thời gian.

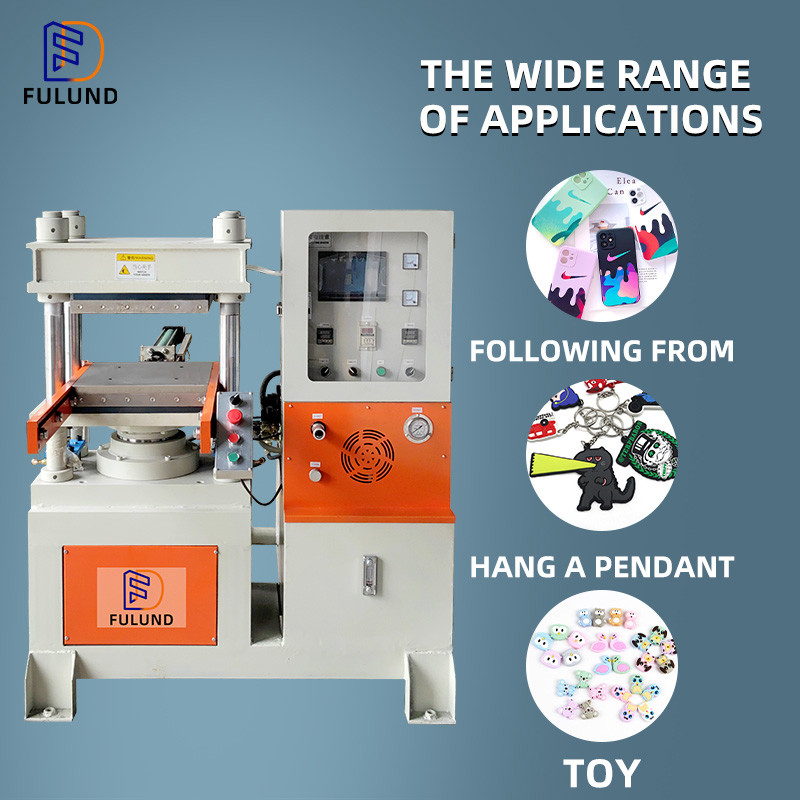

Phạm vi áp dụng:
Đồ chơi trẻ em, sản phẩm trẻ em, đồ dùng nhà bếp, nhãn mác quần áo, con dấu thiết bị, v.v.
Các thông số kỹ thuật:
Mẫu số | FLD-V70T |
Kích thước máy | 1600 * 1200 * 1600mm |
Trọng lượng | 1100kg |
Quyền lực | 13kw |
Thông số kỹ thuật tấm nóng | 400 * 400mm |
Phạm vi nhiệt độ | Nhiệt độ bình thường -350 ℃ |
Khoảng cách đĩa nóng | 200mm |
Cách để làm nóng | Ống sưởi nhập khẩu |
Phương pháp mở khuôn | Tự động tháo khuôn |
Áp suất hệ thống | 18MPa |
Đường kính cột chính | 210mm |
Hành trình kẹp | 220mm |
Mức độ làm việc | Lớp trên và lớp dưới |
Công suất động cơ | 3,75kw |
Áp lực lớn nhất | 70 tấn |
Cấu trúc máy | Mô hình bốn cột / một đầu |
Thông số kỹ thuật nguồn | 380V / 50HZ |
